Bisly Server CX00
Supervisión y coordinación central del edificio. Lógica y horarios locales; recopilación de tendencias y mediciones.
TECNOLOGÍA CABLEADA BISLY
Hardware diseñado como un conjunto. Control completo del edificio.
La tecnología cableada Bisly reúne controladores, módulos de E/S, dispositivos de habitación, iluminación, medición y pasarelas en un sistema coordinado de automatización. Su conjunto de hardware y software combina control avanzado, interfaces industriales consolidadas y procesos eficientes de implementación.
Diseñado como un conjunto. Configurado para su edificio.
Una arquitectura. Todas las capas del edificio.
La supervisión central coordina el edificio y los controladores distribuidos operan los equipos localmente. Ethernet enlaza la LAN de automatización; los buses RS-485 y las pasarelas conectan dispositivos, E/S, iluminación, medidores y equipos de terceros. Las capas muestran funciones; cada dispositivo se conecta a su red o bus compatible.
- HTTPS saliente / conexión segura a la nube
Gestión
BMS Bisly y servicios en la nube · Installer App · interfaces para residentes
- LAN Ethernet de automatización / buses específicos de cada dispositivo
Infraestructura del edificio
Server CX00 · Mini Server CX01 · router · LAN Ethernet · switches PoE
- Modbus RTU/TCP · DALI-2 · M-Bus · E/S analógicas y digitales
Automatización y control
Controller CU08 y E/S: RS-485 · Room Controller RC04: bus de campo · DALI Bridge LD02: Ethernet → DALI-2 · pasarelas de integración
Equipos del edificio
Ventilación y unidades de tratamiento de aire · calefacción y refrigeración · bombas y válvulas · luces · sensores · accesos · medidores

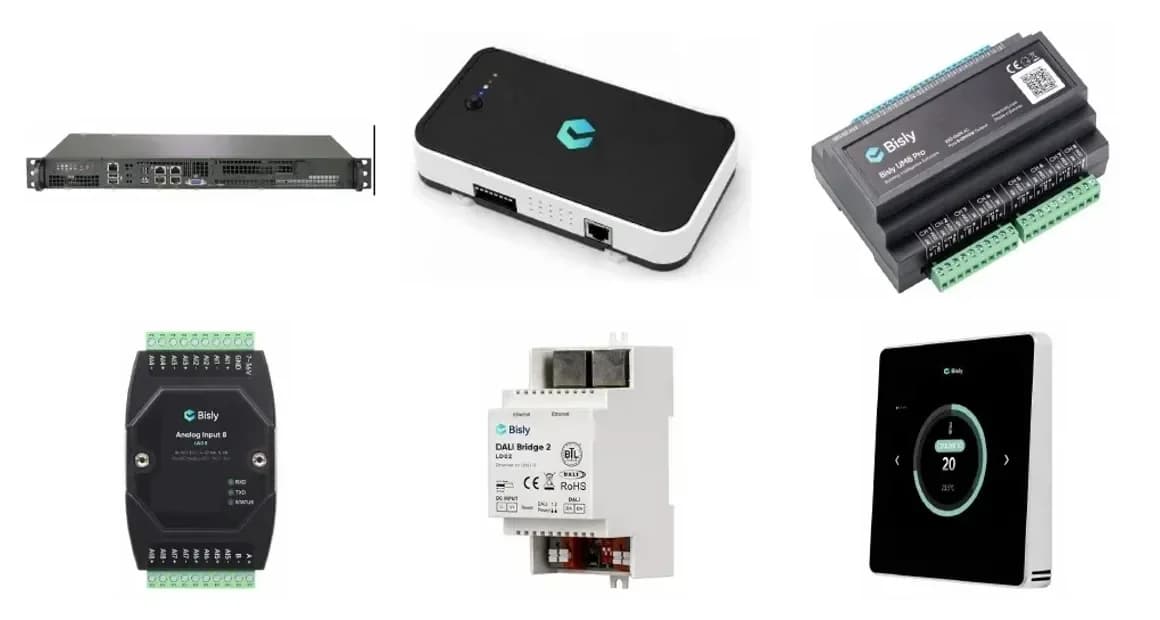

Equipos para cada capa de control.
Servidores y controladores
Bisly Mini Server CX01
Control autónomo de salas de máquinas y subsistemas. RS-485 Modbus RTU; E/S ampliables y montaje en riel DIN.
Bisly Controller 8 CU08
Automatización por planta y equipo. 8 salidas de relé; Ethernet y 3 interfaces RS-485.
E/S e integración
Analog Input 8 IA08
Adquisición de señales de sensores. 8 entradas analógicas; 0–10 V, 0–20 mA o 4–20 mA configurables.
Analog Output 8 IQ08
Control de válvulas, compuertas y variadores. 8 salidas analógicas; señales de 0–10 V.

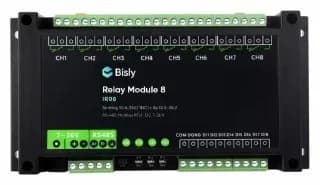

Relay Module 8 IR08
Conmutación y supervisión de estados. 8 relés; 8 entradas digitales aisladas.
Control de habitaciones e iluminación
DALI Bridge 2 LD02
Automatización de iluminación direccionable. DALI-2; una línea con hasta 64 equipos de control.
Room Controller 4 RC04
Medición y control del confort por habitación. Sensores de temperatura/humedad integrados; interfaz táctil y E/S universales.
Fichas técnicas disponibles a solicitud.
Estándares industriales consolidados. Sistemas de edificio conectados.
Décadas de experiencia industrial aplicadas a la automatización moderna. Modbus y BACnet son tecnologías consolidadas de control de edificios. Bisly utiliza interfaces compatibles y pasarelas para conectar infraestructura existente con su plataforma propietaria.
| Modbus RTU / TCP | Equipos HVAC, controladores centrales, medidores y dispositivos industriales. |
|---|---|
| BACnet/IP | Interoperabilidad de supervisión: confirme la interfaz y el alcance del intercambio de datos durante el diseño. |
| DALI-2 | Iluminación direccionable, escenas, regulación y detección de presencia y luz natural. |
| M-Bus | Medición de calefacción, agua, gas y electricidad. |
| Integración KNX | Las instalaciones KNX existentes se conectan mediante pasarelas KNX/IP. |
Servicios del edificio
OSDP
Lectores de control de acceso.
SIP
Intercomunicadores IP y estaciones de puerta.
ONVIF / RTSP
Integración de cámaras y video en directo.
REST API
Conexión con software externo mediante tokens de acceso por roles.
Infraestructura profesional convencional
- Montaje en riel DIN
- Ethernet
- RS-485
- Cableado de red estándar
- PoE
- E/S industriales analógicas y digitales
- Gabinetes de control convencionales
Configurado antes de instalar. Preparado para el edificio real.
El entorno de gemelo digital de Bisly reúne diseño, configuración de dispositivos, lógica de control y puesta en marcha en un proceso coordinado. Configure el edificio una vez y utilice el mismo modelo digital durante la instalación y la operación.
Gemelo digital
Construya el gemelo digital con habitaciones, equipos y relaciones entre sistemas.
Preconfiguración
Genere configuraciones de dispositivos y lógica de control mediante configuración visual.
Conexión mediante escaneo
Asocie los dispositivos preconfigurados al gemelo digital escaneando sus códigos QR con la Installer App.
Verificación
Utilice los resultados de verificación automática y la documentación uniforme de entrega en la gestión del edificio.
Diseñado para la operación continua del edificio.
Automatización local
Controladores y servidores ejecutan lógica, horarios y control de equipos sin conexión continua a internet.
Red dedicada
Una LAN de automatización dedicada separa los controles del edificio de las redes de inquilinos y oficinas.
Supervisión y mantenimiento
La supervisión de dispositivos, el acceso remoto seguro y las actualizaciones de firmware apoyan la operación.
Integre su edificio en una sola plataforma coordinada.
IBIS es el distribuidor exclusivo de Bisly en Estados Unidos y apoya el diseño de sistemas, la capacitación de socios, el suministro de productos y la coordinación de proyectos. Contratistas e integradores de sistemas calificados de EE. UU. realizan la instalación y puesta en marcha con el apoyo de IBIS.
Cableado donde conviene. Inalámbrico donde aporta valor.
Combine infraestructura central cableada con habitaciones y sensores inalámbricos Aurora. Ambas tecnologías comparten el BMS Bisly, el gemelo digital, horarios, alarmas y entorno operativo.
